گیربکس کتابی NMRV75 چیست؟
گیربکس کتابی NMRV75 یکی از پرکاربردترین گیربکسهای حلزونی صنعتی است که در دسته گیربکسهای حلزونی (Worm Gearbox) قرار میگیرد و به دلیل طراحی فشرده، عملکرد نرم و صدای کم، در صنایع مختلف استفاده میشود.
گیربکس کتابی NMRV75 که با نام های گیربکس حلزونی NMRV75، گیربکس مکعبی 75 و گیربکس حلزونی کتابی نیز شناخته می شود، یکی از پر کاربردترین گیربکس های کاهنده دور در صنایع مختلف است. این گیربکس با طراحی مکعبی، ابعاد فشرده، وزن سبم و قابلیت نصب در موقعیت های مختلف، گزینه ای ایده آل برای انتقال قدرت در خطوط تولید، نوار نقاله ها، ماشین آلات بسته بندی، صنایع غذایی و تجهیزات صنعتی محسوب می شود.
سری NMRV به دلیل قیمت اقتصادی، دسترسی آسان به قطعات یدکی و عملکرد نرم و کم صدا، از پرفروش ترین گیربکسهای صنعتی در بازار ایران است. تیپ 75 یکی از محبوب ترین سایزهای این خانواده بوده و تعادل بسیار خوبی بین ابعاد، توان و گشتاور ایجاد می کند.
شرکت رامیکو (RAMICO) به عنوان تامین کننده تخصصی تجهیزات صنعتی، انواع گیربکس های حلزونی NMRV از جمله سایز 75 را با بهترین کیفیت و قیمت رقابتی ارائه می دهد.
مشخصات فنی گیربکس کتابی چینی NMRV75
| مشخصات | مقدار |
| مدل | NMRV75 |
| برند | چینی |
| نوع گیربکس | حلزونی (Worm Gearbox) |
| نام رایج | گیربکس کتابی 75 |
| فاصله مرکز | 75 میلی متر |
| جنس بدنه | آلومینیوم دایکاست |
| توان ورودی | 0.55 کیلووات تا 3 کیلووات |
| نسبت تبدیل | 7.5 تا 100 |
| حداکثر گشتاور خروجی | تا 200 نیوتون متر |
| قطر شافت خروجی | 28 میلی متر |
| قطر شافت ورودی (میلی متر) | 19، 24 و 28 |
| نوع نصب | پایه دار، فلنج دار، عمودی و افقی |
| نوع خروجی | هالو شافت یا شافت دار |
| وزن | 15 کیلو گرم |
مزایای گیربکس حلزونی NMRV75
1.طراحی مکعبی و نصب آسان
بدنه مکعبی این گیربکس باعث شده در بازار با نام گیربکس مکعبی شناخته شود. این طراحی امکان نصب در تمامی جهات را فراهم میکند.
2.قیمت اقتصادی
در مقایسه با گیربکس های هلیکال و شافت مستقیم، قیمت گیربکس کتابی NMRV75 مقرون به صرفه تر است.
3.وزن سبک
بدنه آلومینیومی علاوه براستحکام مناسب، وزن گیربکس را کاهش داده و حمل و نصب آن را آسان می کند.
4.تنوع نسبت تبدیل
امکان انتخاب نسبت های مختلف برای دستیابی به دور خروجی و گشتاور مورد نیاز وجود دارد.
کاربردهای گیربکس کتابی NMRV75 در صنعت
این گیربکس در صنایع مختلف کاربرد گستردهای دارد:
نوار نقاله و سیستمهای انتقال مواد
دستگاههای بسته بندی
صنایع غذایی
میکسرها و همزنهای صنعتی
ماشینآلات کشاورزی
صنایع چوب و MDF
تجهیزات چاپ
دستگاههای تزریق پلاستیک
خطوط مونتاژ
بالابرهای سبک
نسبت های تبدیل گیربکس مکعبی NMRV75
گیربکس کتابی NMRV75 در نسبت های زیر تولید می شود:
1:7.5 – 1:10 – 1:15 – 1:20 – 1:25 – 1:30 – 1:40 – 1:50 – 1:60 – 1:80 – 1:100
هرچه نسبت تبدیل بیشتر باشد، سرعت خروجی کاهش و گشتاورخروجی افزایش پیدا می کند.
جنس قطعات داخلی
ماردون
- فولاد آلیاژی سختکاری شده
- مقاومت بالا در برابر سایش
چرخ دنده حلزونی
- برنز فسفردار با کیفیت صنعتی
- انتقال قدرت نرم و کم صدا
بدنه
- آلومینیوم دایکاست
- مقاومت بالا در برابر خوردگی
- دفع مناسب حرارت

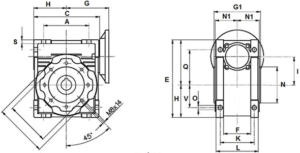

ابعاد گیربکس کتابی NMRV75
گیربکس NMRV63 دارای ابعاد استاندارد بین المللی بوده و قابلیت نصب انواع فلنج، بازوی گشتاوری، شافت خروجی و کوپل مستقیم با الکتروموتور را دارد.
| تیپ | 075 |
| A | 120 |
| C | 172 |
| D | 28 |
| E | 205 |
| F | 72 |
| G | 112.5 |
| G1 | 120 |
| H | 86 |
| l | 75 |
| N | 95 |
| N1 | 57 |
| O | 11 |
| Q | 93 |
| S | 10 |
| T | 40 |
| V | 60 |
| K | 90 |
| b | 8 |
| t | 31.3 |
روغن مناسب گیربکس NMRV75
| دمای محیط | روغن پیشنهادی |
| 0 تا 30 درجه | ISO VG220 |
| 30 تا 50 درجه | ISO VG320 |
| کارکرد سنگین | ISO VG320 |
بررسی دوره ای سطح روغن و تعویض منظم آن باعث افزایش عمر چرخ دنده ها و کاهش استهلاک خواهد شد.
حجم روغن گیربکس مکعبی NMRV75 بسته به سازنده و نحوه نصب از 0.3 لیتر تا 0.5 لیتر متغییر است.
راهنمای انتخاب گیربکس NMRV75
برای انتخاب مناسب گیربکس کتابی 75 باید به موارد زیر توجه کرد:
- توان موتور
- دور ورودی
- دور خروجی مورد نیاز
- گشتاور خروجی مورد نیاز
- شرایط کاری
- ساعات کارکرد روزانه
- نحوه نصب
کارشناسان رامیکو آماده ارائه مشاور فنی جهت انتخاب مناسب ترین مدل گیربکس کتابی NMRV75 برای کاربرد شما هستند.
قیمت گیربکس کتابی NMRV75
قیمت گیربکس کتابی سایز 75 به عوامل متعددی بستگی دارد:
- برند سازنده
- نسبت تبدیل
- نوع فلنج
- نوع شافت خروجی
- کیفیت چرخ دنده برنزی
- نرخ ارز
برای دریافت قیمت روز گیربکس کتابی NMRV75 و مشاوره خرید با کارشناسان رامیکو تماس بگیرید.
چرا خرید گیربکس NMRV75 از رامیکو ؟
- تامین مستقیم گیربکس های صنعتی
- مشاور فنی تخصصی
- ارائه مدل های مختلف نسبت تبدیل
- ارسال سریع به سراسر ایران
- پشتیبانی قبل و بعد از فروش
- تامین قطعات یدکی و لوازم جانبی
سوالات متداول
گیربکس کتابی NMRV75 برای چه توان موتوری مناسب است؟
معمولا برای موتورهای 0.55KW، 0.75KW، 1.1KW، 1.5KW، 2.2KW و 3KW مورد استفاده قرار می گیرد.
تفاوت گیربکس کتابی و گیربکس حلزونی چیست؟
هیچ تفاوتی ندارد. گیربکس کتابی یا گیربکس مکعبی نام رایج بازاری برای گیربکس های حلزونی سری NMRV است.
تفاوت گیربکس حلزونی NMRV63 با NMRV75 در چیست؟
گیربکس NMRV63 و NMRV75 هر دو از نوع گیربکس حلزونی کتابی هستند، اما تفاوت اصلی آنها در اندازه، قدرت و ظرفیت کاری است.
- NMRV63 کوچکتر بوده و برای توانهای سبک تا متوسط (حدود 0.18 تا 1.5 کیلووات) استفاده میشود.
- NMRV75 بزرگتر است و توانهای بالاتر (حدود 0.37 تا 4 کیلووات) را پشتیبانی میکند.
آیا گیربکس NMRV75 قابلیت نصب فلنج دارد؟
بله، امکان نصب فلنج ورودی و خروجی در این مدل وجود دارد.
آیا گیربکس NMRV75 خاصیت خود قفل شوندگی دارد؟
در نسبت تبدیل های 50، 60، 80 و 100 خاصیت خود قفل شوندگی مشاهده می شود.
عمر مفید گیربکس NMRV75 چقدر است؟
در صورت انتخاب صحیح، روانکاری مناسب و نگهداری اصولی، این گیربکس می تواند سال ها بدون مشکل کار کند.
