WEG / INDUSTRIAL ELECTRIC MOTORS

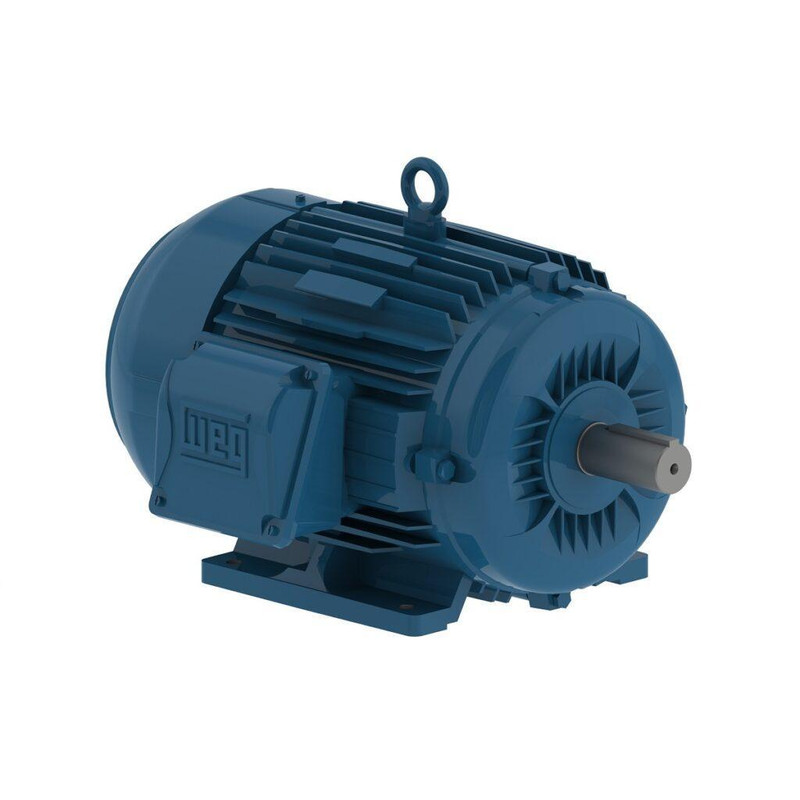

الکتروموتور WEG وگ

خرید، قیمت و انتخاب تخصصی الکتروموتور WEG

الکتروموتور WEG یا الکتروموتور وگ یکی از شناخته‌شده‌ترین موتورهای الکتریکی صنعتی در بازار جهانی است که در طیف گسترده‌ای از تجهیزات، خطوط تولید، پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها، گیربکس‌ها و ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد.

تنوع بسیار زیاد این برند از نظر توان، سرعت، جنس بدنه، فریم، کلاس راندمان و شرایط کاری باعث شده است انتخاب مدل مناسب نیازمند بررسی دقیق مشخصات فنی باشد.

01
تنوع بالای مدل و توان مناسب کاربردهای عمومی تا پروژه‌های صنعتی سنگین
02
راندمان‌های IE3، IE4 و IE5 امکان انتخاب موتور با راندمان بالا در سری‌های مختلف
03
سری صنعتی W22 یکی از مهم‌ترین خانواده‌های موتور صنعتی WEG
استعلام قیمت الکتروموتور WEG ← راهنمای انتخاب موتور
WEG INDUSTRIAL MOTORS
W22 HIGH EFFICIENCY
IE3 / IE4 / IE5 EFFICIENCY CLASS
WEG ELECTRIC MOTOR
INDUSTRIAL
الکتروموتور WEG وگ
HIGH EFFICIENCY MOTOR
WEG / INDUSTRIAL MOTOR الکتروموتور صنعتی WEG
SERIES W22
POWER kW
SPEED RPM
EFFICIENCY IE CLASS
W22
INDUSTRIAL SERIES سری W22
IE
EFFICIENCY راندمان بالا
⚙
TECHNICAL SELECTION انتخاب براساس مشخصات واقعی پروژه
WEG / MOTOR SELECTION GUIDE

خرید الکتروموتور WEG؛ چه مدلی برای دستگاه شما مناسب است؟

برای خرید الکتروموتور WEG، اولین مرحله شناسایی دقیق نیاز سیستم است. اگر موتور برای یک پروژه جدید خریداری می‌شود، باید اطلاعات مکانیکی و الکتریکی تجهیز مشخص باشند. در صورتی که هدف تعویض یک الکتروموتور موجود است، بررسی پلاک موتور قبلی و ابعاد نصب می‌تواند فرآیند انتخاب را بسیار دقیق‌تر کند.

توان موتور تنها یکی از پارامترهای انتخاب است. سرعت، تعداد قطب، فریم، قطر و طول شفت، نحوه نصب، ولتاژ، فرکانس، جریان نامی، درجه حفاظت، راندمان، نوع بار و روش راه‌اندازی نیز می‌توانند در انتخاب مدل مناسب تأثیرگذار باشند.

TECHNICAL DATA 10 SELECTION POINTS
01 REPLACEMENT MOTOR

جایگزینی الکتروموتور موجود

اگر الکتروموتور WEG قرار است جایگزین موتور قبلی شود، اطلاعات پلاک، فریم، ابعاد نصب و مشخصات شفت اهمیت زیادی دارند. تطبیق تنها توان موتور کافی نیست و باید مشخص شود موتور جدید از نظر الکتریکی و مکانیکی با دستگاه سازگار است.

MOTOR NAMEPLATE WEG DATA
POWER kW / HP
SPEED RPM
VOLTAGE V
CURRENT A
FRAME FS
MOUNTING IM
✓

برای موتور جایگزین، ارسال یک تصویر واضح از پلاک موتور قبلی، عکس نحوه نصب و در صورت امکان اندازه‌های مکانیکی شفت و پایه‌ها، می‌تواند احتمال انتخاب اشتباه را کاهش دهد.

02 NEW INDUSTRIAL PROJECT

انتخاب موتور WEG برای پروژه جدید

در پروژه جدید، موتور باید براساس نیاز واقعی تجهیز انتخاب شود. نوع بار، دور مورد نیاز، شرایط راه‌اندازی، ساعات کار، محیط نصب و سیستم انتقال قدرت همگی باید پیش از انتخاب مدل بررسی شوند.

LOAD نوع بار
+
POWER توان
+
SPEED دور
+
DUTY شرایط کار
PUMP FAN COMPRESSOR CONVEYOR GEARBOX MACHINE
REQUIRED MOTOR DATA

برای خرید الکتروموتور WEG چه اطلاعاتی لازم است؟

هرچه اطلاعات فنی موتور کامل‌تر باشند، انتخاب مدل و استعلام قیمت دقیق‌تر انجام می‌شود.

01
kW

توان موتور

بر حسب کیلووات یا اسب بخار

02
RPM

سرعت

دور نامی موتور بر حسب RPM

03
P

تعداد قطب

مانند 2، 4 یا 6 پل

04
V

ولتاژ و فرکانس

متناسب با شبکه برق پروژه

05
FS

فریم

برای تطبیق ابعاد مکانیکی

06
IM

نحوه نصب

پایه‌دار، فلنج‌دار یا ترکیبی

07
FE

جنس بدنه

چدن یا آلومینیوم بسته به مدل

08
IP

درجه حفاظت

متناسب با شرایط محیط نصب

09
LOAD

نوع بار

پمپ، فن، کمپرسور، گیربکس و ...

10
START

روش راه‌اندازی

مستقیم، ستاره مثلث، سافت استارتر یا اینورتر

IMPORTANT BUYING NOTE

برای انتخاب الکتروموتور وگ فقط توان موتور را مقایسه نکنید

دو موتور WEG با توان اسمی مشابه ممکن است از نظر سری، فریم، کلاس راندمان، جنس پوسته، تعداد قطب، سرعت، نحوه نصب و مشخصات فنی تفاوت قابل توجهی داشته باشند. بنابراین خرید صحیح زمانی انجام می‌شود که مشخصات کامل موتور با نیاز واقعی دستگاه تطبیق داده شوند.

WEG MOTOR SELECTION قبل از استعلام قیمت، مشخصات موتور مورد نیاز را مشخص کنید

برای موتور جایگزین، پلاک و نحوه نصب بهترین نقطه شروع هستند.

استعلام قیمت الکتروموتور WEG ←
WEG / PRICE & CONFIGURATION

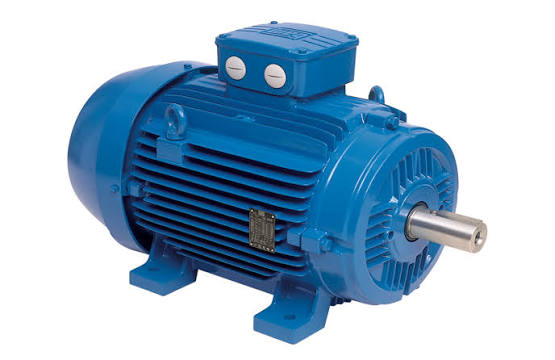

قیمت الکتروموتور WEG وگ

قیمت الکتروموتور WEG بر اساس مشخصات دقیق هر موتور تعیین می‌شود و نمی‌توان یک قیمت ثابت برای تمام محصولات این برند در نظر گرفت. توان، سری، تعداد قطب، جنس بدنه، کلاس راندمان، فریم، نوع نصب و وضعیت موجودی از عوامل مهمی هستند که می‌توانند قیمت نهایی را تغییر دهند.

برای مثال، یک موتور WEG با بدنه آلومینیومی الزاماً از نظر مشخصات و قیمت با یک موتور چدنی با همان توان برابر نیست. همچنین موتورهای با کلاس راندمان بالاتر یا مشخصات صنعتی ویژه ممکن است ساختار و سطح قیمت متفاوتی داشته باشند.

PRICE REQUEST DAILY TECHNICAL MATCHING
PRICE FACTORS

چه عواملی روی قیمت الکتروموتور وگ تأثیر دارند؟

برای دریافت قیمت دقیق، ابتدا باید مشخص شود دقیقاً کدام موتور با چه مشخصات فنی مورد نیاز است.

01
kW

توان موتور

افزایش توان معمولاً با افزایش ابعاد، وزن و ساختار موتور همراه است.

02
W22

سری موتور

سری‌هایی مانند W22 یا مدل‌های تخصصی مشخصات و ساختار متفاوتی دارند.

03
IE

کلاس راندمان

کلاس‌هایی مانند IE3، IE4 و IE5 می‌توانند روی طراحی و قیمت موتور اثر بگذارند.

04
FE

جنس پوسته

مدل‌های چدنی و آلومینیومی از نظر وزن، ساختار و کاربرد متفاوت هستند.

05
RPM

دور و تعداد قطب

موتورهای 2، 4 و 6 قطب الزاماً قیمت و ساختار یکسانی ندارند.

06
FS

فریم

فریم با ابعاد مکانیکی، پوسته، شفت و نحوه نصب موتور ارتباط دارد.

07
IM

نوع نصب

پایه‌دار، فلنج‌دار یا ترکیبی بودن موتور می‌تواند مدل انتخابی را تغییر دهد.

08
STK

موجودی بازار

موجودی، شرایط تأمین و زمان تحویل می‌تواند روی قیمت روز تأثیر داشته باشد.

WEG MOTOR / PRICE ANALYSIS
W22
قیمت الکتروموتور WEG وگ
IE
EFFICIENCY IE3 / IE4 / IE5
BODY
MATERIAL چدن / آلومینیوم
WEG INDUSTRIAL ELECTRIC MOTOR انتخاب مدل قبل از استعلام قیمت
SERIES W22
EFFICIENCY IE CLASS
FRAME FS
PRICE REQUEST PROCESS

مسیر صحیح استعلام قیمت الکتروموتور WEG

01
MOTOR DATA مشخصات موتور
02
MODEL شناسایی مدل
03
CONFIGURATION تطبیق مشخصات
04
PRICE استعلام قیمت روز
W22 / HIGH EFFICIENCY

قیمت الکتروموتور WEG W22 و تأثیر کلاس راندمان

سری W22 یکی از مهم‌ترین خانواده‌های موتور صنعتی WEG است. در انتخاب مدل‌های این خانواده، کلاس راندمان نیز یکی از پارامترهایی است که باید در کنار توان، فریم، تعداد قطب و سایر مشخصات بررسی شود.

موتورهای با راندمان بالاتر ممکن است هزینه اولیه متفاوتی داشته باشند، اما در تجهیزاتی که ساعات زیادی در مدار هستند، میزان مصرف انرژی در طول دوره بهره‌برداری نیز باید در تحلیل اقتصادی لحاظ شود.

IE3
PREMIUM Efficiency
IE4
SUPER PREMIUM Efficiency
IE5
ULTRA PREMIUM Efficiency
MOTOR HOUSING

تفاوت قیمت موتور WEG چدنی و آلومینیومی

جنس پوسته یکی از تفاوت‌های مهم میان برخی مدل‌های WEG است و انتخاب آن باید براساس سری موتور، توان، فریم و شرایط کار انجام شود.

AL ALUMINUM FRAME

الکتروموتور WEG آلومینیومی

پوسته آلومینیومی وزن پایین‌تری دارد و در برخی موتورهای توان پایین‌تر و کاربردهای عمومی مورد استفاده قرار می‌گیرد. وزن کمتر می‌تواند در ماشین‌آلاتی که محدودیت وزن یا جابه‌جایی دارند مزیت محسوب شود.

LOW WEIGHT GENERAL USE
CI CAST IRON FRAME

الکتروموتور WEG چدنی

بدنه چدنی به دلیل ساختار مقاوم، در بسیاری از موتورهای صنعتی و محیط‌های کاری سنگین مورد توجه قرار می‌گیرد. انتخاب نهایی باید با توجه به سری و مشخصات همان محصول انجام شود.

INDUSTRIAL HEAVY DUTY
!
IMPORTANT PRICE COMPARISON

قیمت دو موتور WEG با توان یکسان الزاماً قابل مقایسه نیست

هنگام مقایسه قیمت‌ها باید مطمئن شوید سری، توان، تعداد قطب، فریم، کلاس راندمان، جنس پوسته و نحوه نصب موتورها یکسان یا قابل مقایسه هستند. مقایسه صرف عبارت‌هایی مانند «موتور WEG ده کیلووات» می‌تواند باعث مقایسه دو محصول متفاوت شود.

WEG DAILY PRICE برای دریافت قیمت روز، مشخصات دقیق موتور را اعلام کنید

کد موتور یا اطلاعات توان، دور، سری، فریم، راندمان و نوع نصب، فرآیند استعلام را دقیق‌تر می‌کند.

بررسی مشخصات مورد نیاز ←
WEG / W22 HIGH EFFICIENCY SERIES

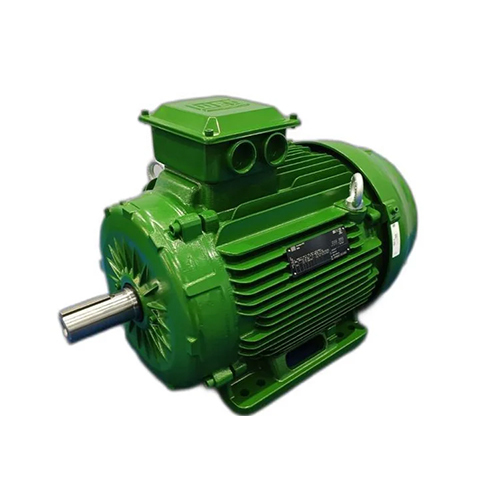

الکتروموتور WEG چیست و سری W22 چه ویژگی‌هایی دارد؟

WEG یک برند بین‌المللی فعال در حوزه تجهیزات الکتریکی، اتوماسیون و سیستم‌های محرکه است. الکتروموتور WEG در طیف گسترده‌ای از کاربردهای صنعتی مورد استفاده قرار می‌گیرد و از موتورهای عمومی تا مدل‌های تخصصی با راندمان بالا را شامل می‌شود.

یکی از شناخته‌شده‌ترین خانواده‌های موتور صنعتی این برند، الکتروموتور WEG سری W22 است. این سری با تمرکز بر راندمان انرژی، قابلیت اطمینان، کاهش هزینه‌های بهره‌برداری و استفاده در کاربردهای صنعتی مختلف توسعه یافته است.

01 راندمان بالا کاهش تلفات انرژی در کارکرد صنعتی
02 طراحی صنعتی مناسب تجهیزات عمومی و سنگین
03 تنوع توان و فریم امکان انتخاب برای پروژه‌های مختلف
WEG W22 SERIES
HIGH EFFICIENCY
الکتروموتور WEG سری W22
W22
INDUSTRIAL SERIES سری صنعتی W22
IE
EFFICIENCY CLASS IE3 / IE4 / IE5
WEG INDUSTRIAL MOTOR طراحی برای راندمان و قابلیت اطمینان
SERIES W22
EFFICIENCY IE3 / IE4 / IE5
APPLICATION INDUSTRIAL
W22 INDUSTRIAL PLATFORM

چرا سری W22 در صنعت اهمیت دارد؟

سری W22 با هدف بهبود راندمان، قابلیت اطمینان و کاهش هزینه بهره‌برداری توسعه یافته است. در انتخاب هر مدل باید توان، دور، فریم، ولتاژ، نوع نصب و کلاس راندمان همان موتور بررسی شود.

01
EFF

راندمان انرژی

طراحی موتور با تمرکز بر کاهش تلفات می‌تواند در پروژه‌های با ساعات کارکرد بالا اهمیت اقتصادی داشته باشد.

02
REL

قابلیت اطمینان

موتورهای صنعتی W22 برای استفاده در طیف گسترده‌ای از تجهیزات و شرایط بهره‌برداری توسعه یافته‌اند.

03
FR

تنوع فریم

تنوع فریم و توان امکان انتخاب موتور متناسب با ابعاد مکانیکی و نیاز پروژه را فراهم می‌کند.

04
APP

کاربرد گسترده

پمپ، فن، کمپرسور، نوار نقاله، گیربکس و ماشین‌آلات تولیدی از کاربردهای متداول موتورهای صنعتی هستند.

MOTOR EFFICIENCY CLASSES

راندمان الکتروموتور WEG؛ IE3، IE4 و IE5

کلاس راندمان نشان می‌دهد موتور چه میزان از انرژی الکتریکی ورودی را با تلفات کمتر به توان مکانیکی تبدیل می‌کند. در تجهیزاتی که ساعات زیادی در طول سال کار می‌کنند، راندمان موتور می‌تواند روی هزینه انرژی در دوره بهره‌برداری تأثیر قابل توجهی داشته باشد.

IE3
PREMIUM EFFICIENCY

الکتروموتور WEG IE3

IE3 یکی از کلاس‌های راندمان رایج در موتورهای صنعتی مدرن است و برای کاربردهایی که مصرف انرژی و هزینه بهره‌برداری اهمیت دارد مورد توجه قرار می‌گیرد.

IE4
SUPER PREMIUM EFFICIENCY

الکتروموتور WEG IE4

IE4 سطح راندمان بالاتری نسبت به IE3 دارد و در پروژه‌هایی با ساعات کارکرد زیاد می‌تواند در کاهش مصرف انرژی اهمیت بیشتری داشته باشد.

IE5
ULTRA PREMIUM EFFICIENCY

الکتروموتور WEG IE5

در برخی نسخه‌های W22، محصولات با سطح راندمان IE5 نیز معرفی شده‌اند و انتخاب آن‌ها باید با توجه به شرایط واقعی پروژه و هزینه مالکیت بررسی شود.

EFFICIENCY COMPARISON

افزایش راندمان چه تأثیری در بهره‌برداری دارد؟

IE3 PREMIUM
IE4 SUPER PREMIUM
IE5 ULTRA PREMIUM
!

این نمودار صرفاً نمایش بصری تفاوت سطوح راندمان است و درصد واقعی راندمان هر موتور باید از دیتاشیت همان مدل بررسی شود.

TOTAL COST OF OWNERSHIP

فقط قیمت خرید موتور را در نظر نگیرید

در بسیاری از پروژه‌های صنعتی، هزینه انرژی مصرف‌شده در طول عمر موتور می‌تواند بخش مهمی از هزینه کل مالکیت را تشکیل دهد. به همین دلیل مقایسه موتورهای WEG تنها بر اساس قیمت اولیه همیشه بهترین روش تصمیم‌گیری نیست.

ساعات کارکرد سالانه، میزان بار، راندمان موتور و هزینه انرژی از عواملی هستند که می‌توانند در تحلیل اقتصادی انتخاب IE3، IE4 یا IE5 نقش داشته باشند.

01 قیمت خرید CAPEX
+
02 مصرف انرژی ENERGY
+
03 نگهداری SERVICE
=
TCO هزینه مالکیت TOTAL COST
!
IMPORTANT TECHNICAL NOTE

تمام مدل‌های W22 الزاماً در همه کلاس‌های راندمان عرضه نمی‌شوند

وجود IE3، IE4 و IE5 در خانواده W22 به این معنی نیست که هر توان، فریم یا تعداد قطب با تمام این کلاس‌ها در دسترس باشد. برای انتخاب نهایی باید مشخصات دقیق نسخه، بازار هدف و دیتاشیت همان موتور بررسی شود.

WEG W22 SELECTION سری و کلاس راندمان را براساس شرایط واقعی پروژه انتخاب کنید

توان، دور، ساعات کارکرد و شرایط بار را بررسی کنید تا مدل مناسب‌تر WEG مشخص شود.

بررسی راهنمای انتخاب ←
WEG / PHASE · SPEED · FRAME

الکتروموتور WEG سه‌فاز و تک‌فاز؛ دور، تعداد قطب و فریم

انتخاب الکتروموتور WEG فقط به توان موتور محدود نمی‌شود. نوع برق ورودی، سه‌فاز یا تک‌فاز بودن، سرعت نامی، تعداد قطب و فریم موتور همگی باید با مشخصات دستگاه و شرایط پروژه هماهنگ باشند.

در کاربردهای صنعتی، موتورهای سه‌فاز WEG سهم بسیار مهمی دارند؛ در حالی که موتورهای تک‌فاز بیشتر در توان‌های پایین‌تر و محل‌هایی که برق سه‌فاز در دسترس نیست مطرح می‌شوند.

MOTOR CONFIGURATION 1~ / 3~ PHASE SELECTION
3~ THREE PHASE MOTOR

الکتروموتور WEG سه‌فاز

الکتروموتور سه‌فاز WEG بخش مهمی از موتورهای صنعتی این برند را تشکیل می‌دهد. موتورهای سه‌فاز به دلیل عملکرد مناسب در کاربردهای صنعتی، ساختار ساده و قابلیت استفاده در توان‌های مختلف، در بسیاری از ماشین‌آلات مورد استفاده قرار می‌گیرند.

پمپ‌های صنعتی، فن‌ها، کمپرسورها، نوار نقاله‌ها، گیربکس‌ها، آسیاب‌ها و ماشین‌آلات تولیدی از جمله تجهیزاتی هستند که موتورهای سه‌فاز WEG می‌توانند در آن‌ها مورد استفاده قرار گیرند.

PUMP FAN COMPRESSOR CONVEYOR GEARBOX
1~ SINGLE PHASE MOTOR

الکتروموتور WEG تک‌فاز

در برخی کاربردهای توان پایین و مکان‌هایی که شبکه سه‌فاز در دسترس نیست، الکتروموتور تک‌فاز WEG نیز می‌تواند مطرح باشد. انتخاب موتور تک‌فاز باید بر اساس توان، نوع بار، مشخصات برق ورودی و شرایط راه‌اندازی انجام شود.

هنگام خرید باید توجه داشت که مشخصات، ساختار و کاربرد موتورهای تک‌فاز با مدل‌های سه‌فاز یکسان نیست و انتخاب باید متناسب با دستگاه انجام شود.

LIGHT DUTY LOW POWER SINGLE PHASE
PHASE COMPARISON

تفاوت کلی موتور سه‌فاز و تک‌فاز WEG

ویژگی سه‌فاز WEG تک‌فاز WEG
کاربرد صنعتی و ماشین‌آلات توان‌های پایین‌تر و کاربردهای محدودتر
شبکه برق سه‌فاز تک‌فاز
دامنه استفاده گسترده در صنعت بسته به مدل و کاربرد
انتخاب بر اساس توان، بار، فریم و دور بر اساس توان، بار و شرایط برق ورودی
MOTOR SPEED / POLES

دور الکتروموتور WEG و ارتباط آن با تعداد قطب

سرعت موتور ارتباط مستقیمی با فرکانس شبکه و تعداد قطب دارد. در شبکه 50 هرتز، گروه‌های سرعتی نزدیک به 3000، 1500 و 1000 دور به‌ترتیب با موتورهای 2، 4 و 6 قطب شناخته می‌شوند.

3000 RPM
2 POLE

الکتروموتور WEG 3000 دور

موتورهای دو قطب برای کاربردهایی که سرعت بالاتری نیاز دارند مورد توجه قرار می‌گیرند. انتخاب آن‌ها باید با دور مورد نیاز دستگاه یا ورودی گیربکس تطبیق داده شود.

1500 RPM
4 POLE

الکتروموتور WEG 1500 دور

گروه چهار قطب از پرکاربردترین سرعت‌ها در تجهیزات صنعتی است و در انواع پمپ، فن، گیربکس و ماشین‌آلات مورد استفاده قرار می‌گیرد.

1000 RPM
6 POLE

الکتروموتور WEG 1000 دور

موتورهای شش قطب سرعت پایین‌تری دارند و در برخی تجهیزات که دور کمتر مورد نیاز است مورد استفاده قرار می‌گیرند.

i

اعداد 3000، 1500 و 1000 دور، گروه سرعت موتور را نشان می‌دهند. سرعت نامی واقعی موتور القایی معمولاً به دلیل لغزش کمی پایین‌تر از سرعت سنکرون است؛ بنابراین مقدار دقیق باید از روی پلاک یا دیتاشیت همان موتور بررسی شود.

2P 3000 RPM CLASS
4P 1500 RPM CLASS
6P 1000 RPM CLASS
SPEED SELECTION

سرعت موتور باید با دستگاه هماهنگ باشد

انتخاب سرعت نامناسب می‌تواند باعث شود دستگاه خارج از محدوده طراحی خود کار کند. در سیستم‌هایی که گیربکس، پولی یا سایر تجهیزات انتقال قدرت وجود دارند، نسبت انتقال نیز باید در کنار دور موتور بررسی شود.

MOTOR FRAME SIZE

فریم الکتروموتور WEG چه اهمیتی دارد؟

فریم موتور یکی از مهم‌ترین مشخصات برای تطبیق مکانیکی است. ارتفاع محور، فاصله پایه‌ها و بسیاری از ابعاد نصب با فریم مرتبط هستند.

01
H

ارتفاع محور

ارتفاع مرکز شفت نسبت به سطح نصب یکی از ابعاد اصلی مرتبط با فریم موتور است.

02
B

فاصله پایه‌ها

فاصله سوراخ‌های پایه باید با شاسی یا محل نصب دستگاه تطبیق داشته باشد.

03
Ø

قطر و طول شفت

ابعاد شفت برای اتصال به کوپلینگ، پولی یا تجهیزات انتقال نیرو اهمیت دارد.

04
IM

نوع نصب

پایه‌دار، فلنج‌دار یا ترکیبی بودن باید همراه با فریم و ابعاد موتور بررسی شود.

!
REPLACEMENT MOTOR NOTE

هنگام جایگزینی موتور WEG، فقط فریم را مقایسه نکنید

اگر الکتروموتور WEG قرار است جایگزین یک موتور قدیمی شود، تطبیق فریم به تنهایی کافی نیست. قطر شفت، طول شفت، فاصله سوراخ‌های پایه، نوع فلنج، توان، دور و ولتاژ نیز باید بررسی شوند تا موتور جدید از نظر مکانیکی و الکتریکی با دستگاه سازگار باشد.

WEG MOTOR CONFIGURATION فاز، دور، قطب و فریم را قبل از سفارش مشخص کنید

برای موتور جایگزین، اطلاعات پلاک و ابعاد نصب بهترین مرجع شروع هستند.

راهنمای انتخاب الکتروموتور WEG ←
WEG / TECHNICAL DATA & INSTALLATION

مشخصات فنی، نحوه نصب و پلاک‌خوانی الکتروموتور WEG

برای انتخاب دقیق الکتروموتور WEG باید مشخصات الکتریکی و مکانیکی موتور به‌صورت هم‌زمان بررسی شوند. ولتاژ، فرکانس، جریان، فریم، کلاس عایقی، درجه حفاظت، نوع نصب، سرعت، راندمان و نحوه راه‌اندازی از مهم‌ترین پارامترهایی هستند که در انتخاب نهایی باید کنترل شوند.

در موتورهای جایگزین، تصویر پلاک و نحوه نصب موتور قبلی اهمیت زیادی دارد؛ زیرا بسیاری از اطلاعات مورد نیاز برای شناسایی مدل و بررسی سازگاری موتور جدید روی پلاک درج شده‌اند.

TECHNICAL CHECK DATA WEG MOTOR
WEG MOTOR VIEW
01

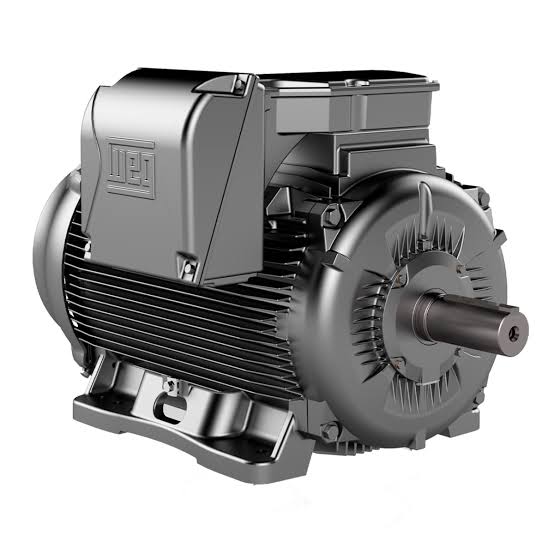

مشخصات فنی الکتروموتور WEG
TECHNICAL CONFIGURATION بررسی مشخصات قبل از انتخاب
WEG INSTALLATION VIEW
02
نحوه نصب الکتروموتور WEG
MOUNTING & APPLICATION تطبیق فریم، شفت و نصب
TECHNICAL PARAMETERS

مهم‌ترین مشخصات فنی الکتروموتور WEG

مشخصات دقیق هر موتور باید از روی پلاک، دیتاشیت یا کاتالوگ همان مدل بررسی شوند؛ زیرا مقادیر فنی در سری‌ها و فریم‌های مختلف یکسان نیستند.

01
V

ولتاژ

باید با شبکه برق و نحوه اتصال موتور هماهنگ باشد.

02
Hz

فرکانس

فرکانس شبکه روی سرعت سنکرون موتور تأثیر دارد.

03
A

جریان نامی

برای انتخاب تجهیزات حفاظتی و کنترل عملکرد موتور اهمیت دارد.

04
IP

درجه حفاظت

باید متناسب با گردوغبار، رطوبت و شرایط محیطی محل نصب باشد.

05
INS

کلاس عایقی

با تحمل حرارتی سیستم عایقی سیم‌پیچ ارتباط دارد.

06
IE

راندمان

کلاس راندمان موتور باید برای همان مدل و توان کنترل شود.

07
PF

ضریب توان

یکی از پارامترهای الکتریکی قابل مشاهده در اطلاعات موتور است.

08
S

نوع کارکرد

شرایط Duty باید با نحوه بهره‌برداری از تجهیز هماهنگ باشد.

MOTOR MOUNTING

نحوه نصب الکتروموتور WEG؛ B3، B5 و B35

نوع نصب موتور باید با شاسی، کوپلینگ، فلنج و ساختار مکانیکی دستگاه سازگار باشد. B3، B5 و B35 از آرایش‌های نصب رایج در موتورهای صنعتی هستند.

B3

نصب پایه‌دار

موتور از طریق پایه روی شاسی یا سطح افقی نصب می‌شود و فاصله پایه‌ها باید با محل نصب تطبیق داشته باشد.

B5

نصب فلنج‌دار

موتور به‌وسیله فلنج متصل می‌شود و قطر فلنج، سوراخ‌ها و ابعاد اتصال باید بررسی شوند.

B35

پایه‌دار و فلنج‌دار

ترکیبی از پایه و فلنج است و در برخی ماشین‌آلات صنعتی برای انعطاف بیشتر در نصب استفاده می‌شود.

MOTOR NAMEPLATE

پلاک‌خوانی الکتروموتور WEG

برای خرید موتور جایگزین، تصویر واضح پلاک می‌تواند بسیاری از اطلاعات اصلی را در اختیار قرار دهد. توان، ولتاژ، جریان، فرکانس، دور، راندمان، ضریب توان و اطلاعات مدل از مهم‌ترین داده‌هایی هستند که باید بررسی شوند.

اطلاعات پلاک باید همراه با شرایط نصب و ابعاد مکانیکی بررسی شوند؛ زیرا حتی تطبیق کامل مشخصات الکتریکی بدون تطبیق مکانیکی ممکن است برای جایگزینی موتور کافی نباشد.

WEG ELECTRIC MOTOR
NAMEPLATE DATA
POWER توان kW / HP
VOLTAGE ولتاژ V
CURRENT جریان A
FREQUENCY فرکانس Hz
SPEED دور RPM
FRAME فریم FS
EFFICIENCY راندمان IE / η
POWER FACTOR ضریب توان cos φ
PROTECTION درجه حفاظت IP
INSULATION کلاس عایقی CLASS
DUTY نوع کارکرد DUTY
MODEL کد و مدل TYPE
VFD / VARIABLE SPEED DRIVE

استفاده از اینورتر برای الکتروموتور WEG

در پروژه‌هایی که نیاز به کنترل سرعت، راه‌اندازی نرم‌تر یا تنظیم ظرفیت تجهیز وجود دارد، استفاده از اینورتر می‌تواند مطرح باشد. انتخاب درایو باید براساس جریان موتور، توان، محدوده فرکانس، نوع بار و شرایط بهره‌برداری انجام شود.

کارکرد موتور با اینورتر باید با محدودیت‌های حرارتی و مکانیکی همان مدل هماهنگ باشد؛ به‌خصوص در دورهای پایین که وضعیت خنک‌کاری موتور می‌تواند با سرعت نامی متفاوت باشد.

FREQUENCY CONTROL
Hz فرکانس
RPM سرعت
A جریان
Nm گشتاور
!
TECHNICAL SELECTION NOTE

مشخصات فنی یک مدل WEG را به تمام موتورهای این برند تعمیم ندهید

ولتاژ، درجه حفاظت، کلاس عایقی، راندمان، نوع نصب و قابلیت استفاده با اینورتر می‌توانند در مدل‌ها و سری‌های مختلف متفاوت باشند. برای انتخاب نهایی باید دیتاشیت، پلاک و مشخصات همان موتور مبنای بررسی قرار گیرند.

WEG TECHNICAL MATCHING پلاک، فریم و نوع نصب را قبل از جایگزینی موتور بررسی کنید

اطلاعات دقیق‌تر، انتخاب موتور WEG مناسب برای دستگاه را مطمئن‌تر می‌کند.

راهنمای انتخاب موتور ←
WEG / INDUSTRIAL APPLICATIONS

کاربرد الکتروموتور WEG در صنایع مختلف

الکتروموتور WEG در طیف گسترده‌ای از ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. پمپ، فن، کمپرسور، نوار نقاله، گیربکس، آسیاب، سنگ‌شکن و تجهیزات خطوط تولید از جمله کاربردهایی هستند که می‌توانند با توجه به توان، دور، گشتاور و شرایط کاری از موتور مناسب WEG استفاده کنند.

انتخاب موتور برای هر کاربرد باید بر اساس نوع بار، گشتاور راه‌اندازی، ساعات کارکرد، شرایط محیطی، سیستم انتقال نیرو و نحوه کنترل سرعت انجام شود. دو تجهیز با توان مشابه ممکن است نیازهای کاملاً متفاوتی از نظر موتور داشته باشند.

INDUSTRIAL DRIVE WEG APPLICATION RANGE
01 فولاد STEEL
02 معدن MINING
03 سیمان CEMENT
04 نفت و گاز OIL & GAS
05 پتروشیمی PETROCHEMICAL
06 تولید MANUFACTURING
PUMP FLUID SYSTEM

الکتروموتور WEG برای پمپ

در پمپ‌های صنعتی، توان موتور باید با منحنی عملکرد پمپ، دبی، هد، ساعات کارکرد و شرایط راه‌اندازی هماهنگ باشد. در سیستم‌هایی که کنترل ظرفیت اهمیت دارد، استفاده از اینورتر نیز می‌تواند مطرح شود.

POWER RPM VFD DUTY
FAN VENTILATION

موتور WEG برای فن صنعتی

در فن‌ها و بلوئرها، سرعت، اینرسی، توان مصرفی و امکان کنترل دور اهمیت زیادی دارند. انتخاب موتور باید با شرایط جریان هوا و نقطه کاری تجهیز هماهنگ باشد.

SPEED AIRFLOW VFD
CMP COMPRESSOR

الکتروموتور WEG برای کمپرسور

کمپرسورها بسته به طراحی می‌توانند هنگام استارت به گشتاور قابل توجهی نیاز داشته باشند. جریان راه‌اندازی، تعداد استارت و روش انتقال نیرو باید در انتخاب موتور بررسی شوند.

TORQUE START CURRENT
CV CONVEYOR

موتور WEG برای نوار نقاله

وزن مواد، شیب مسیر، سرعت حرکت، وضعیت شروع زیر بار و گیربکس مجموعه از پارامترهای مهم در انتخاب موتور نوار نقاله هستند.

LOAD TORQUE GEARBOX
GB GEAR DRIVE

الکتروموتور WEG برای گیربکس

هنگام اتصال موتور به گیربکس، دور ورودی، نسبت تبدیل، گشتاور خروجی، نحوه اتصال و ابعاد شفت باید با موتور انتخابی تطبیق داده شوند.

RPM RATIO SHAFT
CR CRUSHER / MILL

موتور WEG برای سنگ‌شکن و آسیاب

این تجهیزات معمولاً در گروه بارهای سنگین قرار می‌گیرند و گشتاور راه‌اندازی، اینرسی، شوک‌های مکانیکی و شرایط کارکرد در انتخاب موتور اهمیت بیشتری دارند.

HEAVY DUTY TORQUE START
LOAD CHARACTERISTICS

نوع بار چه تأثیری در انتخاب الکتروموتور WEG دارد؟

شناخت رفتار بار یکی از مراحل مهم انتخاب موتور است. موتور مناسب یک فن لزوماً برای نوار نقاله یا سنگ‌شکن با توان مشابه مناسب نیست.

01

بار نسبتاً ثابت

در تجهیزاتی با شرایط کاری پایدار، توان و گشتاور در محدوده مشخص‌تری قرار دارند؛ اما استارت و ساعات کار همچنان باید بررسی شوند.

02

بار متغیر

در ماشین‌آلاتی که بار در طول سیکل تغییر می‌کند، باید محدوده تغییر گشتاور و جریان در کل شرایط کار مورد توجه قرار گیرد.

03

راه‌اندازی سنگین

نوار نقاله‌های بارگذاری‌شده، آسیاب‌ها و برخی تجهیزات سنگین می‌توانند در لحظه شروع به گشتاور بیشتری نیاز داشته باشند.

HEAVY INDUSTRY APPLICATION

الکتروموتور WEG در صنایع سنگین

در صنایع فولاد، معدن، سیمان، نفت، گاز، پتروشیمی و نیروگاه، شرایط انتخاب موتور می‌تواند با کاربردهای عمومی تفاوت زیادی داشته باشد. توان‌های بالا، کارکرد طولانی، گردوغبار، دما، رطوبت، سطح ولتاژ، تعداد استارت و شرایط فرآیند باید در طراحی سیستم محرکه لحاظ شوند.

در چنین پروژه‌هایی انتخاب موتور باید بر اساس داده واقعی تجهیز انجام شود و مشخصات موتور، نحوه راه‌اندازی، نوع کنترل و شرایط نصب پیش از خرید بررسی شوند.

WEG DRIVE INDUSTRIAL
STEEL MINING
CEMENT OIL & GAS POWER
APPLICATION SELECTION MATRIX

در هر کاربرد چه پارامترهایی مهم‌تر هستند؟

کاربرد توان دور گشتاور استارت شرایط محیطی اینورتر
پمپ ✓ ✓ ✓ ✓ ●
فن ✓ ● ✓ ✓ ●
کمپرسور ✓ ✓ ● ✓ ✓
نوار نقاله ✓ ✓ ● ✓ ✓
سنگ‌شکن / آسیاب ● ✓ ● ✓ ✓
✓ پارامتر مهم ● پارامتر با اهمیت ویژه
!
APPLICATION SELECTION NOTE

نام دستگاه به‌تنهایی برای انتخاب موتور WEG کافی نیست

ممکن است دو دستگاه با توان مشابه، از نظر گشتاور، سرعت، اینرسی، تعداد دفعات استارت و شرایط کاری کاملاً متفاوت باشند. به همین دلیل انتخاب الکتروموتور WEG باید بر اساس مشخصات واقعی بار و فرآیند انجام شود.

WEG APPLICATION SELECTION ابتدا نوع کاربرد و بار را مشخص کنید، سپس موتور را انتخاب کنید

توان، دور، شرایط استارت و ساعات کارکرد را برای انتخاب دقیق‌تر مشخص کنید.

راهنمای انتخاب موتور WEG ←
WEG / MAINTENANCE & MOTOR CARE

نگهداری و افزایش عمر الکتروموتور WEG

انتخاب درست الکتروموتور WEG تنها بخشی از فرآیند بهره‌برداری است. پس از نصب و راه‌اندازی، نحوه نگهداری، وضعیت تهویه، کنترل دما، شرایط یاتاقان‌ها، اتصالات الکتریکی و میزان بارگذاری موتور می‌توانند مستقیماً بر قابلیت اطمینان و عمر مفید مجموعه تأثیر بگذارند.

برنامه نگهداری باید متناسب با توان موتور، ساعات کارکرد، نوع بار، شرایط محیطی و اهمیت تجهیز در فرآیند تولید تنظیم شود. موتور دائم‌کار در محیط آلوده نمی‌تواند الزاماً برنامه سرویس مشابه موتوری با کارکرد محدود در محیط تمیز داشته باشد.

MOTOR HEALTH CARE PREVENTIVE MAINTENANCE
WEG MOTOR / SERVICE CHECK
PM
نگهداری و سرویس الکتروموتور WEG
PREVENTIVE MAINTENANCE بازدید دوره‌ای و کنترل شرایط کار
TEMP دما
VIBRATION لرزش
CURRENT جریان
MOTOR CONDITION

چه مواردی باید در عملکرد موتور کنترل شوند؟

تغییر در دما، لرزش، جریان یا صدای موتور می‌تواند نشانه‌ای از تغییر شرایط کاری یا وجود مشکل در مجموعه باشد.

TEMP دمای موتور
CHECK
VIB لرزش
CHECK
AMP جریان کاری
CHECK
NOISE صدای غیرعادی
CHECK
PREVENTIVE MAINTENANCE

مهم‌ترین اقدامات نگهداری الکتروموتور WEG

بازدیدهای منظم می‌توانند به شناسایی بسیاری از مشکلات قبل از ایجاد توقف جدی در دستگاه یا خط تولید کمک کنند.

01
°C

کنترل دما

افزایش غیرعادی دمای بدنه یا یاتاقان‌ها می‌تواند با اضافه‌بار، مشکل تهویه یا ایراد مکانیکی مرتبط باشد.

02
VIB

بررسی لرزش

لرزش بیش از حد می‌تواند با بالانس، هم‌محوری، یاتاقان یا وضعیت شاسی ارتباط داشته باشد.

03
BRG

کنترل یاتاقان‌ها

وضعیت روانکاری، صدای یاتاقان و دمای آن باید مطابق برنامه سرویس بررسی شود.

04
AIR

مسیر تهویه

تجمع گردوغبار یا انسداد مسیر هوا می‌تواند توانایی موتور در دفع حرارت را کاهش دهد.

05
ELEC

اتصالات الکتریکی

ترمینال‌ها، کابل‌ها و تجهیزات حفاظتی باید در بازدیدهای دوره‌ای کنترل شوند.

06
AMP

کنترل جریان

جریان کاری باید با شرایط بار و اطلاعات نامی موتور مقایسه شود.

MOTOR LIFETIME

چه عواملی می‌توانند عمر الکتروموتور WEG را کاهش دهند؟

بسیاری از خرابی‌ها تنها به خود موتور مربوط نیستند و ممکن است از شرایط بار، نصب یا محیط کار ناشی شوند. کنترل این عوامل می‌تواند نقش مهمی در کاهش خرابی و توقف ناخواسته داشته باشد.

01 اضافه‌بار OVERLOAD
02 تهویه نامناسب COOLING
03 عدم هم‌محوری ALIGNMENT
04 شرایط نامناسب شبکه SUPPLY
05 استارت‌های مکرر STARTING
06 عدم سرویس دوره‌ای MAINTENANCE
BASIC TROUBLESHOOTING

نشانه‌های اولیه‌ای که نباید نادیده گرفته شوند

HOT

افزایش دمای غیرعادی

می‌تواند نیازمند بررسی بار، خنک‌کاری، ولتاژ، جریان و شرایط مکانیکی مجموعه باشد.

VIB

افزایش لرزش

بالانس، هم‌محوری، یاتاقان، کوپلینگ و وضعیت شاسی از موارد قابل بررسی هستند.

AMP

افزایش جریان

شرایط بار، ولتاژ، عدم تعادل فاز یا مشکل در تجهیز متصل به موتور باید بررسی شوند.

SND

صدای غیرعادی

صدای جدید یا غیرمعمول می‌تواند با یاتاقان، اجزای مکانیکی یا شرایط نصب ارتباط داشته باشد.

MAINTENANCE PROCESS

یک روال ساده برای پایش وضعیت موتور

01 مشاهده VISUAL CHECK

بررسی ظاهر، مسیر هوا و وضعیت نصب

02 اندازه‌گیری MEASUREMENT

بررسی جریان، دما و در صورت نیاز لرزش

03 مقایسه COMPARISON

مقایسه وضعیت فعلی با شرایط نامی و سوابق قبلی

04 اقدام ACTION

بررسی علت تغییرات و انجام سرویس مورد نیاز

!
MAINTENANCE NOTE

برنامه سرویس برای تمام موتورهای WEG یکسان نیست

فاصله زمانی بازدید و نوع سرویس باید متناسب با ساعات کارکرد، توان موتور، شرایط محیطی، نوع بار و اهمیت تجهیز در فرآیند تولید تعیین شود. در کاربردهای دائم‌کار یا محیط‌های آلوده ممکن است به بازدیدهای دقیق‌تر و کوتاه‌تر نیاز باشد.

WEG MOTOR CARE انتخاب صحیح و نگهداری اصولی مکمل یکدیگر هستند

موتور مناسب را انتخاب کنید و شرایط کارکرد آن را در طول بهره‌برداری پایش کنید.

انتخاب الکتروموتور WEG ←
WEG / FINAL BUYING SUMMARY

جمع‌بندی خرید الکتروموتور WEG وگ

برای خرید الکتروموتور WEG، انتخاب صحیح باید بر اساس مجموعه‌ای از مشخصات فنی انجام شود. توان موتور، دور، تعداد قطب، ولتاژ، فریم، نحوه نصب، درجه حفاظت، کلاس راندمان، نوع بار و شرایط محیطی از مهم‌ترین پارامترهایی هستند که باید پیش از سفارش بررسی شوند.

اگر هدف شما جایگزینی یک موتور موجود است، بررسی پلاک موتور قبلی، ابعاد شفت، نحوه نصب و شرایط کاری دستگاه می‌تواند فرآیند انتخاب را دقیق‌تر کند. در پروژه‌های جدید نیز مشخصات واقعی بار و ساعات کارکرد باید مبنای انتخاب مدل قرار گیرد.

FINAL CHECK WEG MOTOR SELECTION
FINAL SELECTION FLOW

مسیر نهایی انتخاب الکتروموتور WEG

01 کاربرد APPLICATION
02 توان و دور POWER / RPM
03 فریم و نصب FRAME / MOUNTING
04 راندمان و IP IE / IP
05 استعلام قیمت PRICE REQUEST
FINAL BUYING CHECKLIST

قبل از سفارش الکتروموتور WEG این موارد را بررسی کنید

✓ توان موتور مشخص باشد
✓ دور و تعداد قطب بررسی شود
✓ ولتاژ و فرکانس مشخص باشد
✓ فریم موتور تطبیق داده شود
✓ نوع نصب B3، B5 یا B35 بررسی شود
✓ درجه حفاظت IP مشخص باشد
✓ کلاس راندمان بررسی شود
✓ نوع بار و شرایط استارت مشخص باشد
✓ شرایط محیطی محل نصب بررسی شود
✓ در صورت جایگزینی، پلاک موتور بررسی شود
WEG MOTOR PRICE

قیمت الکتروموتور WEG چگونه مشخص می‌شود؟

قیمت الکتروموتور WEG به مدل دقیق و مشخصات فنی آن بستگی دارد. توان، دور، فریم، نوع نصب، جنس بدنه، کلاس راندمان، تعداد قطب، شرایط تأمین و موجودی بازار می‌توانند در قیمت نهایی تأثیر داشته باشند.

برای دریافت قیمت قابل مقایسه، باید اطمینان حاصل شود موتورهایی که بررسی می‌شوند از نظر مشخصات اصلی واقعاً یکسان هستند. مقایسه صرف توان موتور می‌تواند باعث مقایسه دو محصول متفاوت شود.

01 POWER توان
02 SPEED دور
03 FRAME فریم
04 EFFICIENCY راندمان
05 MOUNTING نوع نصب
06 STOCK موجودی
W
WEG MOTOR BUYING GUIDE

انتخاب درست الکتروموتور WEG مهم‌تر از مقایسه صرف قیمت است

یک الکتروموتور زمانی انتخاب مناسبی محسوب می‌شود که از نظر توان، سرعت، ولتاژ، ابعاد مکانیکی، نحوه نصب، راندمان و شرایط بهره‌برداری با دستگاه هماهنگ باشد. بررسی این موارد پیش از خرید می‌تواند از نیاز به تغییرات مکانیکی، افزایش مصرف انرژی یا تعویض مجدد موتور جلوگیری کند.

WEG MOTOR / PRICE REQUEST برای خرید و استعلام قیمت الکتروموتور WEG مشخصات موتور را آماده کنید

توان، دور، ولتاژ، فریم، نوع نصب، راندمان یا تصویر پلاک موتور می‌تواند برای شناسایی دقیق‌تر مدل استفاده شود.

استعلام قیمت الکتروموتور WEG ← راهنمای انتخاب موتور
WEG ELECTRIC MOTOR · INDUSTRIAL DRIVE · TECHNICAL SELECTION
